Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cấu trúc: | 1754(L)X1249(W)X1600(H)mm | FPCB Kích thước tối thiểu: | 50mm |
|---|---|---|---|
| Ứng dụng: | Dây chuyền sản xuất SMD | Chiều cao vận chuyển: | 900 ± 40mm |
| Chiều rộng tối đa của PCB: | 550mm | đầu: | Hai đầu in cơ giới độc lập |
| tốc độ vắt: | 6~300mm/giây | áp lực vắt: | 0~10Kg/cm2 |

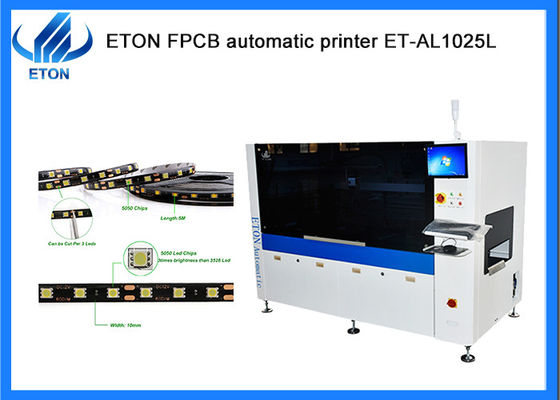

SMT hiệu suất cao100M máy in mẫu tự động sọc linh hoạt
Cấu hình máy
● Đầu in treo có thể lập trình;
●Hai bộ động cơ đẩy bước,áp suất của máy quét phía trước và phía sau có thể được điều chỉnh riêng biệt để đảm bảo sự không nhất quán của in ấn phía trước và phía sau do biến dạng mệt mỏi của vật liệu quét;
●Kiểm soát hiệu quả đường đột quỵ, cải thiện hiệu quả in và ngăn ngừa rò rỉ bột hàn;
● Máy cạo thép không gỉ tiêu chuẩn, thiết kế độc đáo, cải thiện tuổi thọ của lưỡi dao;
● Hệ thống sắp xếp tầm nhìn xuống;
● Điều chỉnh đường ray hướng dẫn CNC;
● Máy tính điều khiển công nghiệp, Hệ điều hành giao diện Windows XP;
● Hệ thống chẩn đoán phần mềm tích hợp;
● Giao diện SMEMA.
Các thông số kỹ thuật
| Khung màn hình | Kích thước tối thiểu | 850mm |
| Kích thước tối đa | 550mm | |
| Độ dày | 25~45mm | |
| FPCB kích thước tối thiểu | 50mm | |
| FPCB Max Size | 260mm | |
| Độ dày FPCB | 0.5~5mm | |
| FPCB Warpage | Tối đa, đường chéo FPCB 1% | |
| Độ cao vận chuyển | 900±40mm | |
| Định hướng vận chuyển | Bên trái-bên phải | |
| Tốc độ vận chuyển | Max 1000mm/S Có thể lập trình (có thể điều chỉnh) | |
| Địa điểm của Hội đồng | Hệ thống hỗ trợ | Căng thẳng nâng nền tảng |
| Hệ thống kẹp | Kẹp cạnh cố định | |
| Đầu in | Hai đầu in động cơ độc lập | |
| Tốc độ squeegee | 6~300mm/s | |
| Áp lực của máy ép | 0~10Kg/cm2 | |
| góc squeegee | 55° (Tiêu chuẩn) | |
| Loại squeegee | Thép không gỉ ((Tiêu chuẩn), nhựa | |
| Tốc độ tách stencil | 0.1 ~ 20mm/s Có thể lập trình | |
| Hệ thống làm sạch | Làm sạch bằng tay | |
| Phạm vi điều chỉnh bảng | X:±5mm;Y:±5mm;θ:±2° | |
| Máy | ||
| Lặp lại vị trí chính xác | ±0,01mm | |
| Độ chính xác in | ±0,025mm | |
| Thời gian chu kỳ | ≤9s (không bao gồm in & làm sạch) | |
| Không khí cần thiết | 4.5~6Kg/cm2 | |
| Điện vào | AC:220±10%,50/60HZ 1Φ 1,5KW | |
| Phương pháp kiểm soát | Kiểm soát PC | |
| Kích thước máy | 1754 ((L) X1249 ((W) X1600 ((H) mm | |
| Trọng lượng máy | Khoảng 600kg | |
| Giao thông FPCB trên chiều cao tấm | 20mm | |
Giấy chứng nhận
Là một doanh nghiệp dựa trên công nghệ, ETON chuyên về SMT (Công nghệ mặt đất), năng lượng mới FPC (Vòng mạch in linh hoạt), IGBT bán dẫn, cũng như ngành công nghiệp hàng không vũ trụ và quân sự.Cam kết đổi mới công nghệ và phát triển sản phẩm trong lĩnh vực máy chọn và đặt, công ty tuân thủ triết lý cốt lõi của việc thúc đẩy quốc gia thông qua làm việc chăm chỉ.thiết lập một hệ thống toàn diện về đổi mới công nghệETON đã được cấp hơn 200 bằng sáng chế, bao gồm hơn 20 bằng sáng chế phát minh, hơn 40 bản quyền phần mềm và một số bằng sáng chế cho các công nghệ tiên phong quốc tế.
Dịch vụ
Máy liên quan
Wecó thể cung cấp toàn bộ dây chuyền sản xuất SMT,đường dây sản xuất đèn LED:
1- Máy chọn và đặt
2Máy tải
3Máy vận chuyển
4Máy in stencil
5. Máy bếp dòng chảy lại
6Máy thả
7. Máy trộn bột hàn
8. Máy lắp ráp đèn dải LED
