Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bảo hành: | 1 năm | thành phần áp dụng: | 0201 |
|---|---|---|---|
| Tên: | Máy chọn và đặt SMT | Ứng dụng: | Dây chuyền sản xuất SMD, Máy bắn linh kiện SMT, Dây chuyền sản xuất SMT |
| Nguồn cung cấp điện: | 220V | Điều kiện: | mới, nguyên bản 100%, hoàn toàn mới |
| tốc độ lắp: | 98000 cph | Loại: | Tự động |
| Sử dụng: | Lắp ráp bảng mạch, Máy gắn SMT, SMD, LED | ||
| Làm nổi bật: | 98000CPH Máy làm SMT,Máy chế tạo SMT chính xác cao,Máy sản xuất SMT 220V |
||

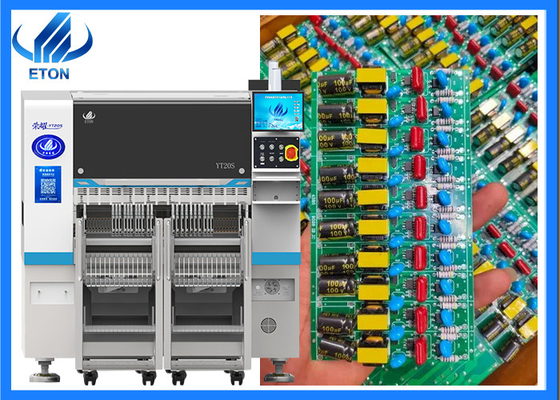

Parameter chính của máy
| Mô hình | YT20S |
| Cấu trúc | |
| Chiều dài | 1480mm |
| Chiều rộng | 2680mm |
| Chiều cao | 1650mm |
| Tổng trọng lượng | 2380kg |
| PCB | |
| PCB chiều dài chiều rộng | Max:500*300mm ((1200*450 tùy chọn) Min:50*50mm |
| Độ dày PCB | 0.5-5mm |
| Clamp PCB | Bấm xi lanh, chiều rộng đường ray điều chỉnh |
| Chế độ gắn | Nhặt nhóm và đặt riêng |
| O.S. | |
| Hệ thống | Windows7 |
| Phần mềm | R&D độc lập |
| Hiển thị | màn hình LED |
| Thiết bị đầu vào | Bàn phím, chuột |
| Hệ thống thị giác | |
| Số camera | 1 PCS (máy ảnh tầm nhìn bay đầu) |
| Máy ảnh 2 PCS Mark | |
| Độ chính xác tăng lên | CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Độ cao gắn | 16mm (bộ cao khác có thể được tùy chỉnh) |
| Tốc độ lắp đặt | 98000 CPH ((Trong tình trạng tốt nhất) |
| Các thành phần | 0201 ~ 12MM vật liệu đóng gói và vật liệu IC ((Nhà máy ảnh cố định tùy chọn cho 0201 ~ 35 * 35MM),Kích thước thành phần khác có thể được tùy chỉnh |
| Không gian thành phần | 0.2mm |
| Số trạm cấp thức ăn | 104 PCS |
| Số lượng vòi phun | 20 PCS |
| Sức mạnh | 220AC 50HZ |
| Tiêu thụ năng lượng | 1.5kw |
| Môi trường hoạt động | 23°C±3°C |
| Tốc độ truyền | > 1000mm/s |
| Hướng truyền | Đơn lẻ ((trái→ phải hoặc phải→ trái) |
| Chế độ truyền | Động cơ trực tuyến |
| Chế độ vị trí | Hình ảnh |
| Tiêu thụ khí | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Điều khiển điện | Nghiên cứu và phát triển độc lập của ETON |
| Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập của ETON |
| Trục X, Y, Z Động đường | Động cơ tuyến tính từ tính cao cấp |
| Cách cho ăn | Bộ cấp thông minh với động cơ kép |
| Giao diện hệ thống quản lý sản xuất MES | Tùy chỉnh |
Công ty:
Công ty chúng tôi tham gia vào nhiều triển lãm trong nước và nước ngoài mỗi năm,
Bạn sẽ thấy gian hàng của ETON tại một số triển lãm quy mô lớn nổi tiếng ở Trung Quốc, bao gồm các triển lãm quy mô lớn được tổ chức tại Thâm Quyến, Quảng Châu, Trùng Khánh, Thượng Hải và các nơi khác.
Triển lãm nước ngoài bao gồm triển lãm tại hơn 20 quốc gia bao gồm Mumbai, Delhi, Ai Cập, Thổ Nhĩ Kỳ và Việt Nam.
Dịch vụ:
Thời gian bảo trì 1 năm
Một năm bảo hành. trong thời gian bảo hành. bất kỳ bộ phận cần sửa chữa và thay thế sẽ miễn phí.
Bảo trì phần mềm và phần cứng suốt đời
Phần mềm nâng cấp miễn phí, phần mềm này là Reach và được phát triển bởi ETON, vì vậy chúng tôi hỗ trợ các bản nâng cấp miễn phí suốt đời.
Thường xuyên thăm khách hàng và thu thập thông tin
Chúng tôi tham dự triển lãm khác nhau ở các thành phố khác nhau mỗi năm, cùng một lúc,chúng tôi sẽ thăm khách hàng địa phương và hỗ trợ dịch vụ của chúng tôi và thu thập phản hồi về đề xuất của khách hàng trong thời gian.
Cung cấp thông tin mới nhất về công nghệ và thiết bị
Chúng tôi cung cấp các đề xuất công nghệ chuyên nghiệp cho khách hàng của chúng tôi và chia sẻ tin tức cập nhật với khách hàng của chúng tôi
Dịch vụ tại chỗ
Chúng tôi có một số trang web chính thức ở Ấn Độ như Mumbai và New Delhi, cũng có trang web ở Ai Cập, Thổ Nhĩ Kỳ có thể cung cấp dịch vụ kịp thời với các kỹ sư của chúng tôi.
Theo nhu cầu của bạn, chuyên nghiệp kỹ sư cao cấp sẽ đến nhà máy của bạn để cài đặt miễn phí và đào tạo bạn làm thế nào để vận hành máy.
Bao bì:
Đối với việc đóng gói sản phẩm, chúng tôi sử dụng đóng gói chân không để giảm thiệt hại của sản phẩm.chúng tôi sử dụng hộp gỗ để che chúng để đảm bảo an toàn của các máy.
X-quang có thể phát hiện các khiếm khuyết nào trong quy trình SMT?
X-quang có thể kiểm tra nội bộ của hàn thành phần. nó sử dụng sức mạnh thâm nhập của tia X để phát hiện các vấn đề như hàn không đủ, hàn kém,và kết nối ngắn của các khớp hàn.
Khi các khiếm khuyết như lỗ chân lông, bao gồm slag, và hàn không hoàn chỉnh xảy ra, các đốm sáng hoặc đường sáng sẽ được hình thành trong khu vực khiếm khuyết.chúng ta có thể đánh giá liệu có lỗi trong một khu vực dựa trên việc liệu một khu vực trong hình ảnh kiểm tra có sáng hơn khu vực xung quanh khôngTừ quan điểm xử lý hình ảnh, chúng ta có thể đánh giá liệu một khu vực có phải là một khuyết tật theo giá trị màu xám của pixel trong hình ảnh phát hiện lỗi.
Nguyên nhân có thể gây ra khoảng trống là mảng hàn và các thành phần của nó.
Nếu có một "cây cầu" màu xám giữa các khớp hàn, chúng ta có thể về cơ bản đánh giá rằng hàn bị ngắn.
Nếu số lượng bột hàn bất thường hoặc SMT sai lệch, các thành phần có thể bị dịch chuyển.và chúng ta có thể thấy rằng các thành phần bị mất vị trí.
Các khiếm khuyết hàn có thể được đánh giá theo màu xám và kích thước của các khớp hàn.
Ôxy hóa các miếng đệm PCB có thể dẫn đến việc hàn kém. Hình ảnh được trình bày bằng kiểm tra tia X là khớp hàn lớn hơn đáng kể so với bình thường.
Không đủ mảng hàn hoặc mảng hàn chảy vào các ống xung quanh trong quá trình tái chảy.
hàn lạnh là sự tan chảy không hoàn chỉnh của bột hàn SMT do nhiệt độ hàn và thời gian hàn không đủ trong quá trình hàn ngược.nhưng hình ảnh kiểm tra tia X cho thấy rõ vấn đề.
