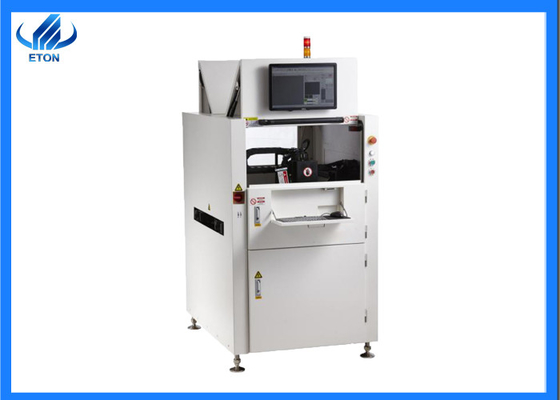

SPI 3D Thiết kế máy móc máy móc PCBA

Kiểm tra mốt hàn 3D--ET-SPIDL1200

Kiểm tra dán hàn xảy ra trong quá trình sản xuất các thành phần điện tử, đảm bảo rằng dán đã được áp dụng đúng cách.Hình ảnh 3D được sử dụng để đo sự liên kết và khối lượng của mạ hàn, cho phép phát hiện sớm bất kỳ khiếm khuyết nào. Điều này cho phép hành động khắc phục ngay lập tức trước khi các thành phần được kết nối vĩnh viễn.

● Công nghệ đo lường hồ sơ điều chế pha có thể lập trình (PSLM PMP): Sáng chế được cấp bằng sáng chế, lưới cấu trúc có thể lập trình ban đầu có thể thiết lập thời gian lưới bằng phần mềm;Các bộ phận truyền động cơ học và truyền tải được loại bỏ, giúp cải thiện đáng kể độ chính xác và phạm vi ứng dụng của thiết bị, tránh mòn cơ khí và chi phí bảo trì,và đạt được 100% đo ba chiều chính xác cao của bột hàn in chính xác trong các dây chuyền sản xuất SMT.

● Công nghệ ánh sáng cấu trúc đồng bộ được cấp bằng sáng chế độc lập giải quyết sự can thiệp hiệu ứng bóng trong việc phát hiện ba chiều của bột hàn.Kết hợp với nguồn ánh sáng hai chiều RG, nó xử lý hoàn hảo các chất nền tương phản cao, chẳng hạn như chất nền đen, chất nền gốm, vv. Sử dụng ánh sáng đỏ, xanh dương và xanh lá cây, nó có thể cung cấp hình ảnh 2D màu;

● Hệ thống xử lý hình ảnh có độ phân giải cao: Máy ảnh CCD công nghiệp 5 megapixel có tốc độ khung hình cực cao, kết hợp với ống kính cao cấp, hỗ trợ phát hiện nhanh chóng và ổn định lớp keo hàn 0201.Nó cũng cung cấp một loạt các giải pháp khác nhau như 13um, 16um, và 20um để đáp ứng nhu cầu về đa dạng sản phẩm và tốc độ phát hiện của khách hàng;

● Phần mềm nhập khẩu và lập trình Gerber nhanh, có thể đạt được lập trình 5 phút nhanh nhất trong ngành;chức năng dạy thủ công tạo điều kiện cho người dùng lập trình và kiểm tra khi không có dữ liệu Gerber;

● Xác Z-thời gian thực hồ sơ động: Tính năng PSLM cung cấp theo dõi động thời gian thực của PCB biến dạng thay đổi, hoàn toàn giải quyết vấn đề biến dạng của bảng mạch linh hoạt và PCB.

● Chức năng phân tích thống kê quy trình mạnh mẽ (SPC):Hiển thị thông tin SPC thời gian thực và các công cụ SPC đầy đủ và đa dạng cho phép người dùng theo dõi các vấn đề sản xuất trong thời gian thực và giảm các khiếm khuyết do in dán hàn kém. Cung cấp cho các nhà khai thác với sự hỗ trợ kiểm soát chất lượng mạnh mẽ, cho phép người dùng nhìn thấy một cái nhìn;

● Khả năng lặp lại của thiết bị là < 10% (6 Sigma).

Ứng dụng

Các lĩnh vực ứng dụng
Lĩnh vực thiết bị gia dụng
Sản phẩm điện tử
Điện tử ô tô
Ngành công nghiệp hàng không vũ trụ
Ngành công nghiệp chiếu sáng
