Name: Máy lắp ống dẫn độ chính xác cao cho sản xuất đèn LED khoảng.1340KG Trọng lượng và các thành phần lắp đặt 0201
Brand: Shenzhen Eton Automation Equipment Co., Ltd.
SKU: YT10S
Price: 50,000.00 USD
Availability: InStock

Nguồn gốc:

Trung Quốc

Hàng hiệu:

ETON

Chứng nhận:

CE,CCC,SIRE

Số mô hình:

YT10S

Tài liệu:

Sổ tay sản phẩm PDF

Số lượng đặt hàng tối thiểu:

Giá bán:

USD30000~70000

chi tiết đóng gói:

Vỏ gỗ

Thời gian giao hàng:

30 ngày

Điều khoản thanh toán:

T/T,LC

Khả năng cung cấp:

50/mỗi lần

Ứng dụng:

Dây chuyền sản xuất SMD, Máy bắn súng gắn kết SMT, Dây chuyền sản xuất SMT, cho máy SMT

linh kiện lắp đặt:

0201, 3528, IC, điện trở, tụ điện, SOP ， QFP, cuộn cảm, v.v.

Bảo hành:

12 tháng

Tên:

Máy chọn và đặt SMT, Máy đếm chip SMT

Nguồn cung cấp điện:

AC220V 50Hz / AC110V 60Hz

Tên sản phẩm:

Máy đặt \ Máy đếm ngược LED \ Máy lắp ráp đèn LED, Máy bắn súng gắn SMT tự động

tốc độ lắp:

48000CPH

lắp chính xác:

0,05mm

Khe ăn cho ăn:

52 cái

chiều rộng băng:

8 mm, 12 mm ， 24mm, 32mm

Trọng lượng:

Xấp xỉ 1340kg

Làm nổi bật:

0201 Máy gắn ống LED

Máy gắn ống dẫn chính xác cao

Các thành phần 0201 Máy gắn ống LED

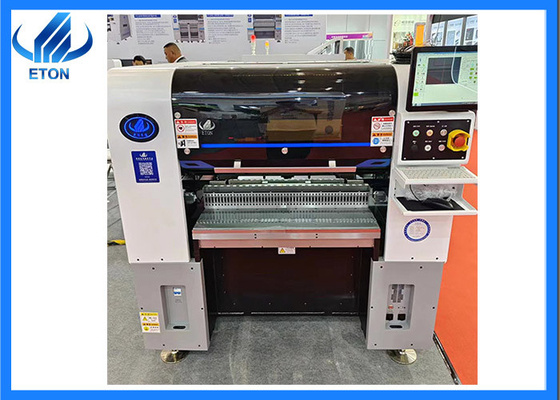

CácMáy chọn và đặt YT10Scung cấp một loạt các tính năng tiên tiến được thiết kế để tăng hiệu quả và tính linh hoạt của các dây chuyền sản xuất SMT (Công nghệ gắn bề mặt).Dưới đây là các đặc điểm chính và phạm vi ứng dụng dựa trên các chi tiết được cung cấp:

Đặc điểm chính:

Hiệu suất tốc độ cao: YT10S đạt được tốc độ đặt lên đến48,000 CPH(phần mỗi giờ) trong điều kiện tối ưu.Đây là một sự gia tăng 25% trong khả năng đặt so với máy truyền thống do tích hợp các động cơ tuyến tính từ cao cấp và một đầu đặt mô-đun.
Hệ thống chuyển động tiên tiến: Các trục X, Y, và Z được điều khiển bởiĐộng cơ tuyến tính từ tính cao cấp tự phát triển, cung cấp tốc độ, độ chính xác và sự ổn định trong việc đặt thành phần.
Đầu đặt mô-đun: Máy có mộtđầu đặt mô-đunvới10 vòi hútmỗi đầu, cung cấp vị trí chính xác cho một loạt các kích thước thành phần, từ0201đến35x35mmĐầu nhẹ, và mỗi bộ trục Z được điều khiển độc lập, cho phép độ chính xác cao.
Hệ thống thị giác: YT10S được trang bị mộthệ thống thị giác, bao gồm cả mộtMáy ảnh bay đầuvàMáy ảnh đánh dấu képĐiều này đảm bảo sự sắp xếp và vị trí chính xác ngay cả đối với các thành phần có hình dạng phức tạp.
Xử lý PCB linh hoạt: Máy có thể xử lý các kích thước PCB khác nhau, từ50x50mmđến500x450mm(với một mở rộng tùy chọn đến 1200x450mm), và hỗ trợ sản xuất linh hoạt bằng cách tùy chỉnh hệ thống feeder và khay.
Tính năng tự động: YT10S hỗ trợthay thế vòi phun tự động(tùy chọn), và nó có mộtThiết bị cảm biến chân khôngtrên mỗi đầu đặt để cải thiện độ tin cậy và ổn định.
Tùy chỉnh và tùy chọnCó nhiều tùy chọn tùy chỉnh, bao gồm:Chiếc ba lô IC,chén rung,Thẻ IC thủ công, vàXe chở thức ăn tự độngMáy cũng có thể được cấu hình cho các chế độ sản xuất khác nhau để đáp ứng nhu cầu cụ thể.
Phần mềm thông minh: Hệ thống được cung cấp bởiPhần mềm tự phát triển của ETON, vớiAI học sâuvàchức năng tối ưu hóa tự độngNó hỗ trợchương trình ngoại tuyến, giảm thời gian thiết lập và tăng hiệu quả hoạt động.
Hỗ trợ nhiều thành phần: Máy là linh hoạt về các loại thành phần mà nó có thể xử lý, hỗ trợ0201 đến 35x35mmbao bì cuộn băng, IC cho ăn, và nhiều hơn nữa.

Phạm vi áp dụng:

YT10S phù hợp với một loạt các ngành công nghiệp đòi hỏi tốc độ cao, lắp ráp chính xác cao của các thành phần nhỏ đến vừa.

Điện tử tiêu dùng: Bộ PCB cho điện thoại thông minh, máy tính bảng và thiết bị đeo.
Ô tô: Tích hợp các thành phần điện tử vào các đơn vị điều khiển ô tô, cảm biến và hệ thống thông tin giải trí.
Điện tử công nghiệp: Sản xuất các thành phần cho hệ thống tự động hóa và điều khiển công nghiệp.
Thiết bị y tế: Lắp ráp chính xác các thiết bị điện tử y tế nơi độ tin cậy là rất quan trọng.
Thiết bị truyền thông: Lắp ráp chính xác cao cho thiết bị truyền thông, bao gồm cả thiết bị mạng và thiết bị viễn thông.

Tính linh hoạt, tốc độ và độ chính xác của máy này làm cho nó lý tưởng cho môi trường sản xuất khối lượng lớn, nơi thay đổi nhanh chóng và tùy chỉnh là điều cần thiết.

Đối với những người nghiên cứu máy chọn và đặt cho sản xuất điện tử hiện đại, các từ khóa như"máy SMT tốc độ cao", "đầu đặt tiên tiến", "sử dụng PCB linh hoạt",và"Hệ thống lắp ráp bằng AI"có khả năng dẫn đến các giải pháp tiên tiến tương tự.

Mô hình	YT10S
Cấu trúc
Chiều dài	1480mm
Chiều rộng	2020mm
Chiều cao	1650mm
Tổng trọng lượng	2380kg
PCB
PCB chiều dài chiều rộng	Max:500450mm(1200 450 tùy chọn)Chú ý:50*50mm
Độ dày PCB	0.5-5mm
Clamp PCB	Bấm xi lanh, chiều rộng đường ray điều chỉnh
Chế độ gắn	Nhặt nhóm và đặt riêng
O.S.
Hệ thống	Windows7
Phần mềm	R&D độc lập
Hiển thị	Đèn LED màn hình
Thiết bị đầu vào	Bàn phím, Chuột
Hệ thống thị giác
Số camera	1 PCS(Máy ảnh tầm nhìn bay đầu)
Số camera	Máy ảnh 2 PCS Mark
Độ chính xác tăng lên	CHIP±0,03mm QFP±0,025mm Cpk1.0 (3σ)
Độ cao gắn	️16mm(Độ cao khác có thể được tùy chỉnh)
Tốc độ lắp đặt	48000CPH(Trong tình trạng tốt nhất)
Các thành phần	0201 ~ 15MM vật liệu đóng gói và vật liệu IC ((Nhà máy ảnh cố định tùy chọn cho 0201 ~ 35 * 35MM), Các kích thước thành phần khác có thể được tùy chỉnh
Tốc độ thành phần	0.2mm
Số trạm cấp thức ăn	52 PCS (104 PCS tùy chọn)
Số lượng vòi phun	10 PCS
Sức mạnh	220AC 50HZ
Tiêu thụ năng lượng	1.5kw
Môi trường hoạt động	23°C±3°C
Chuyển tiếpTốc độ	>1000mm/sec
Hướng truyền	Đàn bà độc thân ((bên trái→ phải hoặc phải→ trái)
Chế độ truyền	Động cơ trực tuyến
Chế độ vị trí	Hình ảnh
Khítiêu thụ	0.4-0.6mpa (4-6kgf/cm2) 600N/min
Điều khiển điện	Nghiên cứu và phát triển độc lập của ETON
Mô-đun thẻ điều khiển chuyển động1tập hợp	Nghiên cứu và phát triển độc lập của ETON
X,Y,ZĐộng trụce cách	Động cơ tuyến tính từ tính cao cấp
Cách cho ăn	Thông minh Bộ cấp thức ăn với động cơ kép
Giao diện hệ thống quản lý sản xuất MES	Tùy chỉnh
