Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy hàn Reflow | ||
|---|---|---|---|
| Điểm nổi bật: | smt Reflow máy,hàn lại smt |
||

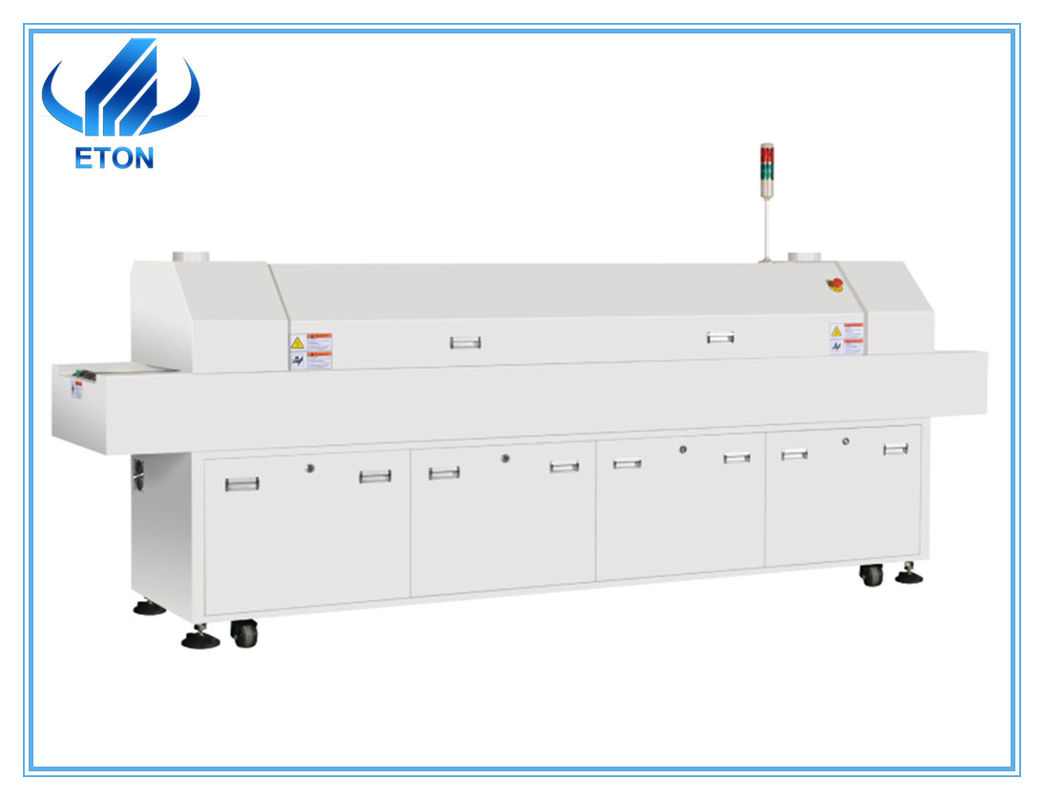

Lò nướng Reflow kích thước nhỏ ET-R5
Lò nướng Reflow kích thước nhỏ ET-R5 :
Nền sản phẩm:
Reflow hàn là một quy trình tinh tế, và ưu điểm lớn nhất của công nghệ này là nó có thể hàn các linh kiện điện tử vào bảng mạch trên một số bảng mạch nhỏ, để đáp ứng nhu cầu của các doanh nghiệp cho bảng mạch. , điện tử hoặc sử dụng một trong những hàn thông thường nhất cho các linh kiện điện tử vào bảng mạch, nhưng với sự phát triển của khoa học và công nghệ, công nghệ điện tử tiếp tục cải tiến, bảng mạch ngày càng tinh tế hơn, phương pháp hàn thông thường trong tủ Do đó, được hàn trên bảng mạch, do đó, sự xuất hiện của công nghệ hàn nóng chảy là xu hướng của The Times.
Thông số kỹ thuật:
Số 1 Hệ thống sưởi ấm lâu dài độc đáo
1. Hệ thống sưởi ấm sử dụng lò sưởi niken Thụy Điển với hiệu quả và tiết kiệm năng lượng. Độ dài sóng cực đại của năng lượng bức xạ là 4UM với bộ phản xạ bề mặt cong để tăng tốc độ tăng nhiệt độ, cải thiện hiệu suất nhiệt. Và cấu trúc lưu thông không khí cưỡng bức đặc biệt làm cho PCB và thành phần được làm nóng đồng nhất và loại bỏ hoàn toàn "hiệu ứng bóng" .
2. Cấu trúc rào cản nhiệt độ cao đặc biệt (len đá cách nhiệt mật độ cao CRS của Hoa Kỳ) trong hệ thống bảo quản gia nhiệt và sắt đặc biệt khi đi qua. Nó phù hợp để hàn không chì với hệ thống loại bỏ thông lượng để bảo vệ môi trường.
3. Sử dụng động cơ quạt nhiệt độ cao trục dài Đài Loan SanYue nhập khẩu và ống dẫn nhiệt hình chữ W, không có tiếng ồn hoặc rung và thuận tiện cho việc bảo trì.
4. Các khu vực sưởi ấm với tấm nhôm xốp dẫn khí nóng để đảm bảo nhiệt phân phối đều cho PCB. Máy hút mùi có thể mở hoàn toàn, thuận tiện cho việc dọn dẹp & bảo trì.
Hệ thống truyền số 2 mượt mà và đáng tin cậy
1. Hệ thống băng tải sử dụng động cơ tốc độ điều chỉnh STK nhập khẩu từ Đài Loan phù hợp với bộ giảm tốc 1: 150 có thể chạy trơn tru, tốc độ thay đổi trong 0-1200mm / phút.
2. Cấu trúc con lăn độc lập và hỗ trợ và khớp với đai lưới không gỉ đi kèm để giúp vận hành trơn tru và độ chính xác tốc độ lên tới ± 20 mm / phút.
3. Đai lưới thép không gỉ đặc biệt: bền và chịu mài mòn và tuổi thọ cao.
Số 3 Hệ thống điều khiển điện ổn định và đáng tin cậy
1. Nó thông qua điều khiển nhiệt nhập khẩu sở hữu logic mờ và điều khiển vòng kín PID. Nó có thể phản ứng nhanh với sự thay đổi nhiệt độ và đảm bảo cân bằng nhiệt độ hơn nhờ hoạt động thông minh của PID và hệ thống sưởi điều khiển tự động.
2. Sử dụng cặp nhiệt điện Fanda nhập khẩu từ Đài Loan đến từng vùng nhiệt độ, nó có thể nhanh chóng và nhạy cảm với sự thay đổi của từng vùng nhiệt độ, đáp ứng và kiểm soát kịp thời, bù cân bằng nhiệt độ ở từng vùng.
2. Rơle trạng thái rắn SSR đặc biệt phù hợp với khối tản nhiệt chuyên dụng giúp cải thiện hiệu suất nhiệt rất nhiều và kéo dài tuổi thọ hiệu quả. Đầu ra tiếp xúc và chức năng điều khiển mờ bằng nhiệt, có thể theo dõi sự thay đổi của nhiệt độ vùng, điều khiển thiết bị sưởi ấm ở mức tối thiểu xung, đảm bảo độ chính xác cao của điều khiển nhiệt độ & phân bố nhiệt độ đồng đều. Chiều dài, hướng, phân phối nhiệt độ, tất cả đều đáp ứng các tiêu chuẩn IPC.
4. Năng lượng nhiệt dồi dào, nóng lên nhanh chóng, chỉ cần 20 phút từ nhiệt độ phòng đến nhiệt độ điểm đặt.
5. Chẩn đoán, báo động hình ảnh và âm thanh.
6. Trì hoãn chức năng bảo vệ tắt máy, làm mát đồng đều sau khi tắt máy: ngăn phần cứng bị hư hại do nhiệt.
| Mô hình | ET-R5 |
| Khu vực sưởi ấm | Top 5/5 dưới cùng |
| Hệ thống sưởi | 1800mm |
| Phong cách sưởi ấm | Hơi nóng |
| Vùng làm mát | một vùng |
| Chiều rộng tối đa PCB | 300mm |
| Hướng băng tải | Trái-phải (RL tùy chọn) |
| Chiều cao quá trình | 880 ± 20 mm |
| Phong cách băng tải | vành đai lưới |
| Tốc độ băng tải | 0-1500mm / phút |
| Quyền lực | 5 dòng 3 pha AC 380V 50 / 60Hz |
| Tiêu dùng khởi nghiệp | 12KW |
| Tiêu thụ ổn định | 5kw |
| Tăng thời gian | tháng tư 15 phút |
| Điểm đặt nhiệt độ | Nhiệt độ phòng đến 400 ° C |
| Kiểm soát nhiệt độ | Điều khiển vòng kín của TenmperHR |
| Độ chính xác nhiệt độ | ± 1 ° C |
| Độ lệch nhiệt độ trên pcb | ± 2 ° C |
| Báo động bất thường | trang bị nhiệt độ bất thường thiết bị báo động |
| Kích thước | L3000 * W660 * H1220mm |
| Khối lượng tịnh | 450kg |
Tính năng, đặc điểm:
Bộ tải chân không dự án Chiều cao truyền quỹ đạo là 920 ± 30 mm Hướng vận chuyển từ phải sang trái / trái sang phải Tốc độ truyền 9m / phút Màn hình điều khiển hiển thị bảng điều khiển vận hành Bộ điều khiển thông qua bộ điều khiển lập trình PLC mitsitech
Hồ sơ công ty:
ShenZhen ETON Công ty TNHH Thiết bị tự động hóa. Đây là nhà sản xuất hàng đầu của máy tự động SMT. Năm 2011, thành lập Công ty TNHH Thiết bị tự động ShenZhen Eton Năm 2011, dòng HT-12 bắt đầu bán ra. Năm 2011, HT-E3 đã hoàn thành nghiên cứu và phát triển (máy 3 thế hệ Eton).
Các trường hợp dự án:
Dịch vụ của chúng tôi
1. cung cấp chi tiết hướng dẫn sử dụng.
2. khách hàng đến nghiên cứu và đào tạo nhà máy của chúng tôi.
3. cung cấp dịch vụ ở nước ngoài: có thể gửi kỹ sư
4. đến nhà máy của khách hàng để cài đặt
