Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên: | máy in khuôn mẫu tự động | Cấu trúc: | 1100(D)X800(R)X1400(C)mm |
|---|---|---|---|
| Phần mềm: | R&D độc lập | Bảo hành: | 1 năm |
| Trọng lượng: | 700kg | Điều kiện: | Mới |
| Nguồn cung cấp điện: | AC220V 50Hz | kích thước PCB: | TỐI ĐA:520*350mm TỐI THIỂU:50*50mm |
| Độ dày PCB: | 0,6-6mm | Độ chính xác in: | ±0,025mm |
| Làm nổi bật: | Đèn LED Máy in dán hàn tự động,Đường dây sản xuất máy in mạ hàn SMT,Đường dây lắp ráp PCB máy in dán hàn |
||

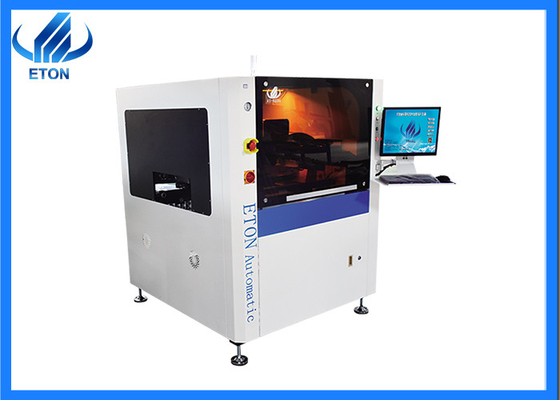

Máy in stencil tự động PCB Smt Line In Led Light Production Line
FCác mẫu máy in stencil SMT
1.Hệ thống vận chuyển và kẹp PCB
1 Hướng tải PCB có thể được lựa chọn và kết hợp tự do.
2 Vành băng vận chuyển bánh răng bên trong độc đáo để ngăn chặn tắc nghẽn.
3 Điều khiển tốc độ vận chuyển có thể lập trình làm cho PCB dừng chính xác hơn.
4 Sử dụng kẹp bên linh hoạt và hỗ trợ phân đoạn để kẹp hiệu quả PCB để đảm bảo sự tiếp xúc hoàn toàn cân bằng giữa PCB và lưới thép.
5 Cấu trúc động cơ mô-đun được thiết kế tối ưu hiệu quả cải thiện sự ổn định của hiệu chuẩn nền tảng, và nhận ra truyền siêu nhỏ dưới điều chỉnh tinh tế,để máy có thể đáp ứng yêu cầu in chính xác cao hơnCấu trúc đơn giản và đáng tin cậy, điều chỉnh là thuận tiện, và điều chỉnh chiều cao của PIN hỗ trợ của bảng PCB với độ dày khác nhau có thể được thực hiện nhanh chóng.
1 Cây cạo nối trực tiếp treo hình cầu vòm.
2 Kích thước lưới thép là phổ quát, với ứng dụng tốt và rộng rãi.
3 Khung lưới thép cố định phân đoạn.
1 Đường đúc nhôm để đảm bảo hoạt động trơn tru hơn của máy trầy.
2 Trình điều khiển động cơ bước tự điều chỉnh có thể lập trình.
3 Cấu trúc đường sắt trượt kiểu định vị trượt hai bên đảm bảo độ chính xác và trơn tru của việc chạy trước và sau khi in.
4 Theo các yêu cầu áp suất khác nhau của các máy ép phía trước và phía sau và sự ổn định của việc nâng và hạ, để ngăn ngừa rò rỉ của mạ hàn,lưỡi dao có một thiết kế kẹp đàn hồi nhất định, áp suất của squeegee, tốc độ nâng, tốc độ in và phạm vi in đều được điều chỉnh bởi phần mềm.cung cấp cho khách hàng một nền tảng điều khiển in tốt.
5 hệ thống loại đường ray trượt, cải thiện sự ổn định hoạt động và kéo dài tuổi thọ.
6 Thiết bị phản hồi áp suất trầy hoàn toàn đóng vòng kiểm soát áp suất trầy mọi lúc, làm cho việc in đầy đủ hơn.
7 thang tích hợp, không bao giờ rơi xuống.
1 Giao diện vận hành dễ học và dễ sử dụng
2 Với chức năng đối thoại người máy tốt
3 Tạo các tập tin chương trình với các chức năng giảng dạy và điều hướng, với lời nhắc cho mỗi bước.
4 Chuyển đổi một phím giữa tiếng Trung và tiếng Anh, với nhật ký hoạt động, phân tích và chẩn đoán hồ sơ lỗi và các chức năng khác.
1 trục X,Y sử dụng vít bóng nghiền chính xác cao,được điều khiển bởi các động cơ servo ở cả hai bên.
2 Máy phân cực được thêm vào bên trong, và dấu hiệu có hình dạng khác nhau được tự động và chính xác nắm bắt, và các nguồn ánh sáng đồng đều ba chiều trên, dưới và đồng trục.
Parameter của máy in stencil
| Mô hình | ET5235 | |
| Khung màn hình | Kích thước tối đa | 737mm |
| Kích thước tối thiểu | 470mm | |
| Độ dày | 25-40mm | |
| Kích thước PCB | MAX:520*350mm MIN:50*50mm | |
| Độ dày PCB | 0.6-6mm | |
| PCB Warpage | < 1% ((Max đường chéo PCB) | |
| Độ cao vận chuyển | 900±20mm | |
| Định hướng vận chuyển | Bên trái - bên phải; bên phải - bên trái; bên trái - bên trái; bên phải - bên phải | |
| Tốc độ vận chuyển | MAX 1200mm/s Có thể lập trình | |
| Vị trí bảng PCB | Hệ thống hỗ trợ | Magnetic Pin/Up-down table điều chỉnh bằng tay |
| Hệ thống kẹp | Đầu duy nhất phẳng, kẹp bên | |
| Đầu in | Hai đầu in độc lập kết nối trực tiếp động cơ-động cơ | |
| Tốc độ squeegee | 6-300mm/s | |
| Áp lực của máy ép | 0-10kg/cm2 | |
| góc squeegee | 55° (Tiêu chuẩn) | |
| Loại squeegee | Máy cạo thép ((tiêu chuẩn), máy cạo PV ((tùy chọn) | |
| Tốc độ tách stencil | 0.1-20mm/s Có thể lập trình | |
| Hệ thống làm sạch | Khô, ướt, chân không (có thể lập trình) | |
| Phạm vi điều chỉnh bảng | X:±5mm;Y:±5mm;Θ:±2° | |
| Độ chính xác in | ±0,025mm | |
| Thời gian chu kỳ | ≤9s (Không bao gồm in và làm sạch) | |
| Thay đổi sản phẩm | < 5 phút | |
| Không khí cần thiết | 4.5-6 kg/cm2 | |
| Điện vào | AC:220±10%, 50/60HZ 1Φ 3KW | |
| Phương pháp kiểm soát | Kiểm soát PC | |
| Cấu trúc | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
| Trọng lượng | Khoảng: 700kg | |
| Chiều cao trên chuyển PCB | 10mm | |
SMT Giải pháp dây chuyền sản xuất:DOB bóng đèn / đèn bảng / Downlight / Floodlight / Striplight / đèn ống, vv
RFQ
Q: Có bảo đảm chất lượng không?
Chúng tôi gắn bó với chất lượng đầu tiên, hướng tới khách hàng, cải tiến liên tục!
Q: Máy SMT là gì?
Đây là một máy vá đèn LED sử dụng công nghệ gắn bề mặt.
Q: Liệu dịch vụ sau bán của máy có được đảm bảo không?
Mỗi máy của chúng tôi có bảo hành một năm và sẽ thường xuyên đến thăm khách hàng để sử dụng.
Q: Chúng tôi có thể giúp gì cho anh?
A: Chúng tôi cung cấp máy SMT, chúng tôi cũng có thể cung cấp kế hoạch dây chuyền sản xuất v.v.
Q: Ngày giao hàng của bạn là gì?
A: Ngày giao hàng là khoảng 25-30 ngày sau khi nhận tiền gửi.
Q: Điều khoản thanh toán của bạn là gì?
A: 30% tiền gửi và 70% số dư trước khi vận chuyển.
Q: Máy này dễ sử dụng không? nếu tôi không có kinh nghiệm, tôi cũng có thể vận hành nó tốt?
A: Vâng, máy của chúng tôi được thiết kế để sử dụng dễ dàng, Thông thường sẽ mất bạn 1 ngày để học cách vận hành, nếu bạn là một kỹ thuật viên, nó sẽ nhanh hơn nhiều để học.
