Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên: | máy in khuôn mẫu tự động | kích thước PCB: | TỐI ĐA:520*350mm TỐI THIỂU:50*50mm |
|---|---|---|---|
| Độ chính xác in: | ±0,025mm | Độ dày PCB: | 0,6-6mm |
| Cấu trúc: | 1100(D)X800(R)X1400(C)mm | Phần mềm: | R&D độc lập |
| Bảo hành: | 1 năm | Trọng lượng: | 700kg |
| Điều kiện: | Mới | Nguồn cung cấp điện: | AC220V 50Hz |
| Làm nổi bật: | Máy in stencil màn hình lụa Trung Quốc,Dòng sản xuất máy in stencil SMT,Đường lắp ráp máy in stencil PCBA |
||

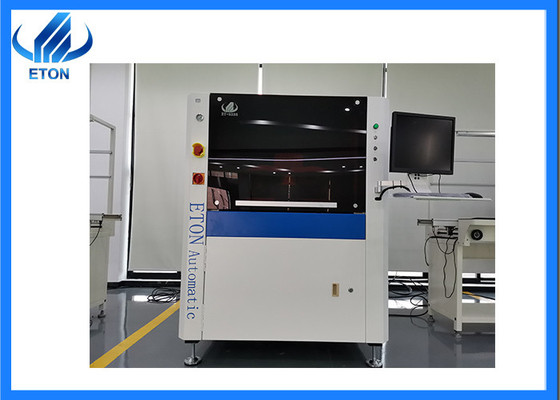

Máy in stencil tự động PCB Smt Line In Led Light Production Line
FCác mẫu máy in stencil SMT
Máy in stencil tự động SMT:
1 Giao diện vận hành dễ học và dễ sử dụng
2 Với chức năng đối thoại người máy tốt
3 Tạo các tập tin chương trình với các chức năng giảng dạy và điều hướng, với lời nhắc cho mỗi bước.
4 Chuyển đổi một phím giữa tiếng Trung và tiếng Anh, với nhật ký hoạt động, phân tích và chẩn đoán hồ sơ lỗi và các chức năng khác.
1 trục X,Y sử dụng vít bóng nghiền chính xác cao,được điều khiển bởi các động cơ servo ở cả hai bên.
2 Máy phân cực được thêm vào bên trong, và dấu hiệu có hình dạng khác nhau được tự động và chính xác nắm bắt, và các nguồn ánh sáng đồng đều ba chiều trên, dưới và đồng trục.
1.Hệ thống vận chuyển và kẹp PCB
1 Hướng tải PCB có thể được lựa chọn và kết hợp tự do.
2 Vành băng vận chuyển bánh răng bên trong độc đáo để ngăn chặn tắc nghẽn.
3 Điều khiển tốc độ vận chuyển có thể lập trình làm cho PCB dừng chính xác hơn.
4 Sử dụng kẹp bên linh hoạt và hỗ trợ phân đoạn để kẹp hiệu quả PCB để đảm bảo sự tiếp xúc hoàn toàn cân bằng giữa PCB và lưới thép.
5 Cấu trúc động cơ mô-đun được thiết kế tối ưu hiệu quả cải thiện sự ổn định của hiệu chuẩn nền tảng, và nhận ra truyền siêu nhỏ dưới điều chỉnh tinh tế,để máy có thể đáp ứng yêu cầu in chính xác cao hơnCấu trúc đơn giản và đáng tin cậy, điều chỉnh là thuận tiện, và điều chỉnh chiều cao của PIN hỗ trợ của bảng PCB với độ dày khác nhau có thể được thực hiện nhanh chóng.
Parameter của máy in stencil
| Kích thước PCB | MAX:520*350mm MIN:50*50mm |
| Độ dày PCB | 0.6-6mm |
| PCB Warpage | < 1% ((Max đường chéo PCB) |
| Độ cao vận chuyển | 900±20mm |
| Định hướng vận chuyển | Bên trái - bên phải; bên phải - bên trái; bên trái - bên trái; bên phải - bên phải |
| Tốc độ vận chuyển | MAX 1200mm/s Có thể lập trình |
| Đầu in | Hai đầu in độc lập kết nối trực tiếp động cơ-động cơ |
| Tốc độ squeegee | 6-300mm/s |
| Áp lực của máy ép | 0-10kg/cm2 |
| góc squeegee | 55° (Tiêu chuẩn) |
| Loại squeegee | Máy cạo thép ((tiêu chuẩn), máy cạo PV ((tùy chọn) |
| Tốc độ tách stencil | 0.1-20mm/s Có thể lập trình |
| Hệ thống làm sạch | Khô, ướt, chân không (có thể lập trình) |
| Phạm vi điều chỉnh bảng | X:±5mm;Y:±5mm;Θ:±2° |
| Độ chính xác in | ±0,025mm |
| Thời gian chu kỳ | ≤9s (Không bao gồm in và làm sạch) |
| Thay đổi sản phẩm | < 5 phút |
| Không khí cần thiết | 4.5-6 kg/cm2 |
| Điện vào | AC:220±10%, 50/60HZ 1Φ 3KW |
| Phương pháp kiểm soát | Kiểm soát PC |
| Cấu trúc | 1240 ((L) * 1450 ((W) * 1650 ((H) |
| Trọng lượng | Khoảng: 700kg |

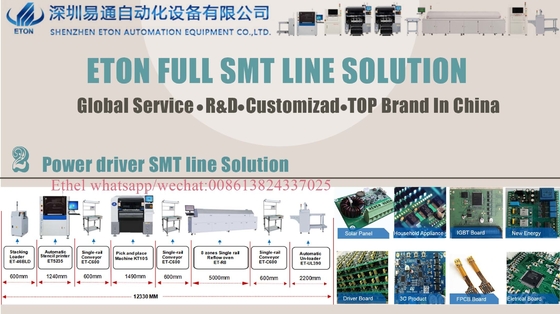

Giải pháp dây chuyền sản xuất SMT
Khách hàng của ETON
Sản phẩm của chúng tôi được xuất khẩu sang hơn30Các quốc gia và khu vực
Như Hàn Quốc, Thổ Nhĩ Kỳ, Ai Cập, Ấn Độ, Nga, Mỹ, Brazil, Tunisia, Ba Lan, Lithuania, Nam Phi, Iran,Việt Nam, Pakistan, Saudi Arabia, Uzbekistan, Nigeria, Đức, v.v.
Dịch vụ ETON Glober
Tăng cấp phần mềm miễn phí: Cung cấp nâng cấp phần mềm miễn phí suốt đời
