Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên: | SMT chọn và đặt máy, SMT chip mounter, SMT vòi | Nguồn cung cấp điện: | AC220V 50Hz |
|---|---|---|---|
| Bảo hành: | 1 năm | Cấu trúc: | 1490*2190*1650mm |
| tốc độ lắp: | 48000CPH | Độ cao gắn: | < 16mm |
| Tổng khối lượng: | 1850kg | Điều kiện: | 100% nguyên bản, hoàn toàn mới |
| thành phần áp dụng: | 0402,0805,0603,1206,SOP | Ứng dụng: | Dây chuyền sản xuất SMD, Máy bắn súng gắn kết SMT, Dây chuyền sản xuất SMT, cho máy SMT |
| Làm nổi bật: | Máy đắp chip SMT tự động,Máy chọn và đặt đường SMT,Máy SMT tự động tốc độ cao |
||
SMT Chi tiết máy dây

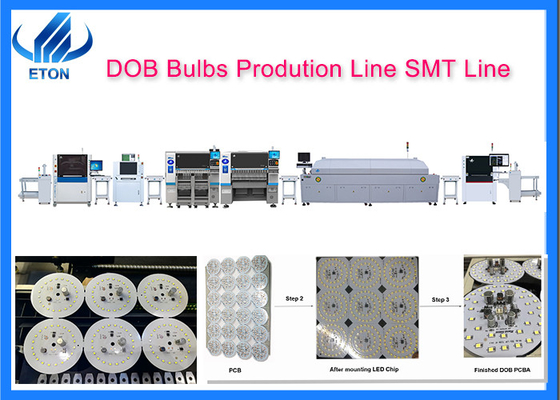

SMT LINE Process:
Máy tải kéo
| Mô hình | ET-46BLD |
| Cấu trúc | L600*W650*H1200 mm |
| Kích thước bảng | 50*50-530*460 mm |
| Nạp hàng trên tàu | Khoảng 10 giây. |
| Chiều cao quá trình | 900 ± 20 mm |
| Hướng dòng chảy | L→R hoặc R→L |
| Độ dày tấm | Min 0.6mm |
| Khoảng cách bước | 20 mm hoặc tùy chỉnh |
| Capacity of Board (Khả năng của hội đồng quản trị) | Tùy chỉnh |
| Trọng lượng | 400pcs |
| Nhu cầu điện | 200kg |
| Nhu cầu không khí | 0.4-0.6 Mpa; tối đa 30L/min |
Máy in stencil tự động
| Mô hình | ET-5235 |
|
Kích thước PCB |
MAX:520*350mm MIN:50*50mm |
|
Chiều cao trên chuyển PCB |
10mm |
|
Phương pháp kiểm soát |
Kiểm soát PC |
|
Tốc độ squeegee |
6-300mm/s |
|
Điện vào |
AC:220±10%, 50/60HZ 1Φ 3KW |
Máy vận chuyển
| Mô hình | ET-C600 |
| Cấu trúc khung thép, chiều dài đường ray | L=600 mm |
| Phạm vi điều chỉnh chiều rộng | 50-350 mm |
| Kích thước PCB | 500*350 mm |
| Chiều cao truyền tải | 920±20 |
| Chuyển tiếp | 5MM băng chuyền dây chuyền phẳng |
| Tốc độ | Điều chỉnh từ 0,5 đến 9 m/min |
| Động cơ | Một bộ động cơ bước 25 W |
| Kiểm soát | Bảng điều khiển công nghiệp |
| Hướng truyền | Đơn lẻ (trái → phải) |
| Một phần điều khiển, hai cảm biến | |
Máy chọn và đặt
| Mô hình | KT10S |
| Cấu trúc | |
| Chiều dài | 1490mm |
| Chiều rộng | 2020mm |
| Chiều cao | 1650mm |
| Tổng trọng lượng | 2080kg |
| PCB | |
| PCB chiều dài chiều rộng | Max: 500 * 450mm ((1200 * 450 tùy chọn) Min: 50 * 50mm |
| Độ dày PCB | 0.5-5mm |
| Clamp PCB | Bấm xi lanh, chiều rộng đường ray điều chỉnh |
| Chế độ gắn | Nhặt nhóm và đặt riêng |
| O.S. | |
| Hệ thống | Windows7 |
| Phần mềm | R&D độc lập |
| Hiển thị | Màn hình cảm ứng |
| Thiết bị đầu vào | Bàn phím, chuột |
| Hệ thống thị giác | |
| Số camera | 1 PCS (máy ảnh tầm nhìn bay đầu) |
| 1PCS Mark camera | |
| Độ chính xác tăng lên | CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Độ cao gắn | 16mm |
| Tốc độ lắp đặt | 48000 CPH ((Trong tình trạng tốt nhất) |
| Các thành phần | Đèn LED, tụ điện, điện trở, các thành phần hình dạng, vv |
| Tốc độ thành phần | 0.2mm |
| Số trạm cấp thức ăn | 52 PCS (104 PCS tùy chỉnh, tùy chọn thay đổi khay IC / vòi) |
| Số lượng vòi phun | 10 PCS |
| Sức mạnh | 220AC 50HZ |
| Tiêu thụ năng lượng | 1.5kw |
| Môi trường hoạt động | 23°C±3°C |
| Tốc độ truyền | > 1000mm/s |
| Hướng truyền | Đơn lẻ ((trái→ phải hoặc phải→ trái) |
| Chế độ truyền | Động cơ trực tuyến |
| Chế độ vị trí | Hình ảnh |
| Tiêu thụ khí | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Điều khiển điện | Nghiên cứu và phát triển độc lập của ETON |
| Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập của ETON |
| Trục X, Y, Z Động đường | Động cơ tuyến tính từ tính cao cấp |
| Cách cho ăn | Bộ cấp thông minh với động cơ kép |
| Giao diện hệ thống quản lý sản xuất MES | Tùy chỉnh |
8 Khu vực
| Điểm | Máy tải ET-UL390 |
| Cấu trúc | L2200*W920*H1200mm |
| Khung | Đường sắt hướng dẫn hồ sơ nhôm đặc biệt và chuỗi nhựa đặc biệt loại chim |
| Thang máy | Động cơ phanh Đài Loan 120W sử dụng vít bóng để làm cho tạp chí bước lên và xuống |
| Cấu trúc | Cấu trúc kẹp khí |
| 0.9M dài đĩa đẩy vận chuyển | 1 bộ |
| Kích thước tối đa của PCB | L530*W390 |
| Thông số kỹ thuật của hộp lưu chuyển | (L) 535*(W) 460*(H) 565mm |
| Định hướng | Từ trái sang phải / từ phải sang trái |
| Chọn vị trí của sàn nâng | 10,20,30,40 |
| Máy điều khiển | Bộ điều khiển có thể lập trình Mitsubishi PLC |
| Chức năng đóng | Tự động |
| Bảng điều khiển hoạt động | Kiểm soát màn hình cảm ứng màu thật |
| nguồn cung cấp điện | 220V 50HZ |
| Nguồn khí | 0.4-0.6MPa |
| Số tấm lưu trữ đầy tải | 50 miếng |
| Hộp điều khiển điện | 1 bộ |
Máy tháo tải tự động
| Điểm | Máy tải ET-UL390 |
| Cấu trúc | L2200*W920*H1200mm |
| Khung | Đường sắt hướng dẫn hồ sơ nhôm đặc biệt và chuỗi nhựa đặc biệt loại chim |
| Thang máy | Động cơ phanh Đài Loan 120W sử dụng vít bóng để làm cho tạp chí bước lên và xuống |
| Cấu trúc | Cấu trúc kẹp khí |
| 0.9M dài đĩa đẩy vận chuyển | 1 bộ |
| Kích thước tối đa của PCB | L530*W390 |
| Thông số kỹ thuật của hộp lưu chuyển | (L) 535*(W) 460*(H) 565mm |
| Định hướng | Từ trái sang phải / từ phải sang trái |
| Chọn vị trí của sàn nâng | 10,20,30,40 |
| Máy điều khiển | Bộ điều khiển có thể lập trình Mitsubishi PLC |
| Chức năng đóng | Tự động |
| Bảng điều khiển hoạt động | Kiểm soát màn hình cảm ứng màu thật |
| nguồn cung cấp điện | 220V 50HZ |
| Nguồn khí | 0.4-0.6MPa |
| Số tấm lưu trữ đầy tải | 50 miếng |
| Hộp điều khiển điện | 1 bộ |
