Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | chọn và đặt máy | Tốc độ tối ưu: | 98000CPH |
|---|---|---|---|
| Tổng khối lượng: | 2200kg | Số máy ảnh: | 2 PCS Máy ảnh tầm nhìn bay）, 4 máy ảnh đánh dấu máy ảnh |
| Các thành phần: | 0201 ~ 15 * 15MM vật liệu đóng gói | Số trạm trung chuyển: | Mặt kép: 104 PCS (Một mặt: 52 PCS) |
| Số trục chính: | Double Side: 20 PC (SINGME Side: 10 %) | Sức mạnh: | 220AC 50HZ |
| Tiêu thụ năng lượng: | 1,5KW | Tiêu thụ không khí: | 0.4-0.6mpa (4-6kgf/cm2) 150L/min |
| Làm nổi bật: | 1612 Thiết bị sản xuất dải LED,0201 Thiết bị sản xuất dải LED,Máy sản xuất đèn LED cuộn-đối-cuộn |
||

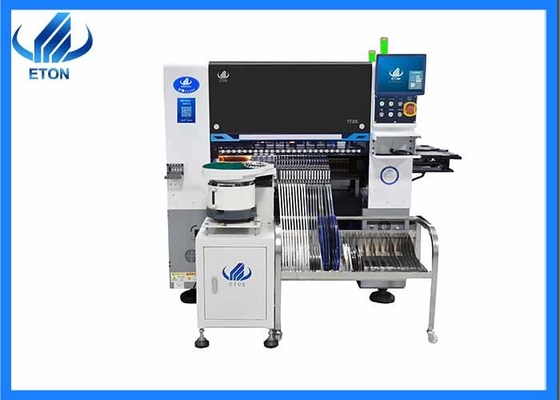

Máy chọn và đặt tự động máy gắn smd
Máy cuộn cao cấp để cuộn Máy chọn và đặt tốc độ cao, phá vỡ các quy ước trong ngành, cải thiện đáng kể tốc độ lắp đặt, độ chính xác và ổn định.
Tốc độ tối ưu:
98000CPH
Chiều độ phác thảo
| Chiều dài | 2240mm |
| Chiều rộng | 2070mm |
| Chiều cao | 1650mm |
| Tổng trọng lượng | 2200kg |
Ứng dụng
Giải pháp đường dây SMT hoàn toàn tự động
Tính năng① SÁCH ĐIẾN ĐIẾN: Đầu đặt
¢ Trưởng phân phối tích hợp
Mức độ nhẹ, đầu được hình thành tích hợp, 10 bộ của trục Z được điều khiển độc lập bởi mô-đun tuyến tính từ tính
Động cơ, cải thiện đáng kể tốc độ, độ chính xác và ổn định
Hệ thống góc chính xác
Hệ thống góc mô-đun độc lập điều khiển góc của mỗi thành phần để đảm bảo vị trí chính xác cao. 10 vòi hút mỗi đầu, với khoảng cách giữa 16mm.
Tính năng② Sản phẩm linh hoạtN
Hệ thống thị giác
Máy ảnh nhận dạng chuyến bay tích hợp tốc độ cao và chính xác cải thiện độ chính xác nhận dạng,chỉ nhận trong khi chuyển động trục X và Y để một lần nữa cải thiện hiệu quả vị trí
️ Thiết bị cảm biến chân không
Mỗi mô-đun đặt có chức năng phát hiện độc lập, cải thiện tính ổn định của thiết bị và độ tin cậy của sản phẩm.
Khả năng siêu tốc độ
Sử dụng động cơ tuyến tính từ cao cấp và đầu đa chức năng mô-đun, khả năng đặt đã tăng 25% so với máy truyền thống, với tốc độ tối ưu đạt 98000CPH
2.Các thông số kỹ thuật
| Mô hình | YT20L |
| Cấu trúc | 2240mm*2070mm*1650mm |
| Tổng trọng lượng | 2200kg |
| PCB chiều dài chiều rộng | 250±10mm*bất kỳ chiều dài nào (tùy chọn) |
| Độ dày PCB | 0.1-0.5mm |
| Clamp PCB | Bấm xi lanh, hấp thụ chân không |
| Đường sắt cố định | 2 đường ray, 2 cổng |
| Hệ thống | Windows10 |
| Phần mềm | R&D độc lập |
| Chương trình ngoại tuyến | Có sẵn |
| Thiết bị đầu vào | Bàn phím, chuột |
| Số camera | 2 PCS (máy ảnh tầm nhìn bay đầu) |
| Camera 4 PCS Mark | |
| Lặp lại độ chính xác | CHIP±0,03mm IC±0,025mm Cpk 1,33 (3σ) |
| Độ cao gắn | Tiêu chuẩn: 16mm Thiết lập đặc biệt: 10mm |
| Tốc độ lắp đặt | 98000 CPH ((Trong tình trạng tốt nhất) |
| Các thành phần | 0201 ~ 15 * 15MM vật liệu đóng gói |
| Không gian thành phần | 0.2mm |
| Số trạm cấp thức ăn | Mặt kép: 104 PCS (Một mặt: 52 PCS) |
| Không. | Mặt kép: 20 PCS (một mặt:10PCS) |
| Sức mạnh | 220AC 50HZ |
| Tiêu thụ năng lượng | 1.5kw |
| Môi trường hoạt động | 23°C ± 3°C 45% ~ 70% RH |
| Hướng truyền | Đơn lẻ ((trái→ phải hoặc phải→ trái) |
| Chế độ truyền | Động cơ trực tuyến |
| Chế độ vị trí | Hình ảnh |
| Tiêu thụ không khí | 0.4-0.6mpa (4-6kgf/cm2) 150L/min |
| Điều khiển điện | Nghiên cứu và phát triển độc lập của ETON |
| Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập của ETON |
| Trục X, Y, Z Động đường | Động cơ tuyến tính từ tính cao cấp |
| Cách cho ăn | Máy cấp năng lượng điện |
| Giao diện hệ thống quản lý sản xuất MES | Tùy chỉnh |
