Thông tin chi tiết sản phẩm:
Thanh toán:
|

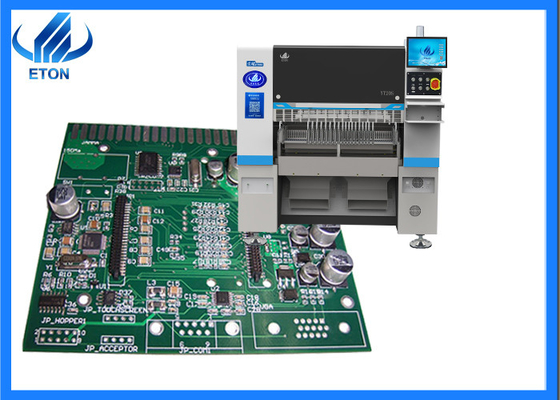

| Tên: | SMT chọn và đặt máy, SMT chip mounter, SMT vòi | Nguồn cung cấp điện: | AC220V 50Hz |
|---|---|---|---|
| đầu: | 20 miếng | trạm trung chuyển: | 104 chiếc |
| tốc độ lắp: | 98000CPH | Độ cao gắn: | < 16mm |
| Tổng khối lượng: | 1850kg | thành phần áp dụng: | 0402,0805,0603,1206,SOP |
| Ứng dụng: | Dây chuyền sản xuất SMD, Máy bắn súng gắn kết SMT, Dây chuyền sản xuất SMT, cho máy SMT | Bảo hành: | 1 năm |
| Làm nổi bật: | Đường dây sản xuất đèn LED SMT nhanh nhất,Thiết bị chọn và đặt SMT nhanh nhất,Thiết bị chọn và đặt đèn LED |
||
● Cổng hai tầng, 20 vòm.
● Bảng PCB tối đa: 500 * 300mm, tối thiểu 50 * 50mm.
● Lệ IC tùy chọn, ANC, sản xuất linh hoạt
● Sợi dây linh hoạt có thể đạt được bằng cách đặt theo mô-đun
Đầu và các chế độ sản xuất khác nhau.
1.X, Y, và trục Z tất cả áp dụng tự phát triển cao cấp động cơ tuyến tính từ tính
2Khả năng xử lý PCB linh hoạt, gắn đa trạm, đa vật liệu
3Trục Y áp dụng cấu trúc cổng dẫn động kép
4.Hỗ trợ chức năng vòi phun thay thế tự động (tùy chọn)
5Áp dụng cho 0201 ~ 35 * 35mm băng cuộn gói và IC đĩa feeder
Các thông số kỹ thuật
| Mô hình | YT20S |
| Cấu trúc | |
| Chiều dài | 1480mm |
| Chiều rộng | 2680mm |
| Chiều cao | 1650mm |
| Tổng trọng lượng | 2380kg |
| PCB | |
| PCB chiều dài chiều rộng | Max:500*300mm ((1200*450 tùy chọn) Min:50*50mm |
| Độ dày PCB | 0.5-5mm |
| Clamp PCB | Bấm xi lanh, chiều rộng đường ray điều chỉnh |
| Chế độ gắn | Nhặt nhóm và đặt riêng |
| O.S. | |
| Hệ thống | Windows7 |
| Phần mềm | R&D độc lập |
| Hiển thị | Màn hình cảm ứng |
| Thiết bị đầu vào | Bàn phím, chuột |
| Hệ thống thị giác | |
| Số camera | 1 PCS (máy ảnh tầm nhìn bay đầu) |
| Máy ảnh 2 PCS Mark | |
| Độ chính xác tăng lên | CHIP±0,03mm QFP±0,025mm Cpk ¢1,0 (3σ) |
| Độ cao gắn | 16mm (bộ cao khác có thể được tùy chỉnh) |
| Tốc độ lắp đặt | 98000 CPH ((Trong tình trạng tốt nhất) |
| Các thành phần | 0201 ~ 12MM vật liệu đóng gói và vật liệu IC ((Nhà máy ảnh cố định tùy chọn cho 0201 ~ 35 * 35MM),Kích thước thành phần khác có thể được tùy chỉnh |
| Tốc độ thành phần | 0.2mm |
| Số trạm cấp thức ăn | 104 PCS |
| Số lượng vòi phun | 20 PCS |
| Sức mạnh | 220AC 50HZ |
| Tiêu thụ năng lượng | 1.5kw |
| Môi trường hoạt động | 23°C±3°C |
| Tốc độ truyền | > 1000mm/s |
| Hướng truyền | Đơn lẻ ((trái→ phải hoặc phải→ trái) |
| Chế độ truyền | Động cơ trực tuyến |
| Chế độ vị trí | Hình ảnh |
| Tiêu thụ khí | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Điều khiển điện | Nghiên cứu và phát triển độc lập của ETON |
| Mô-đun thẻ điều khiển chuyển động 1 bộ | Nghiên cứu và phát triển độc lập của ETON |
| Trục X, Y, Z Động đường | Động cơ tuyến tính từ tính cao cấp |
| Cách cho ăn | Bộ cấp thông minh với động cơ kép |
| Giao diện hệ thống quản lý sản xuất MES | Tùy chỉnh |
Ứng dụng
Dịch vụ của chúng tôi
1) Quản lý bán hàng chuyên nghiệp của máy LED SMT, cung cấp đề xuất và dịch vụ chuyên nghiệp cho bạn!
2) 24 giờ dịch vụ trực tuyến và hỗ trợ kỹ thuật, giải quyết câu hỏi của bạn nhanh chóng!
3) Tổ chức công ty tốt và hệ thống làm việc, đảm bảo cho bạn một giao hàng nhanh chóng!
4) Thiết kế và cung cấp toàn bộ các dòng xử lý SMT cho bạn dựa trên ngân sách của bạn, hội thảo bao gồm khu vực với giá tốt nhất!
Thời gian bảo trì: 1 năm. (toàn bộ máy, bất kỳ bộ phận nào cần được sửa chữa hoặc thay thế sẽ miễn phí)
Nâng cấp phần mềm sẽ miễn phí
Ghé thăm khách hàng thường xuyên và thu thập thông tin.
